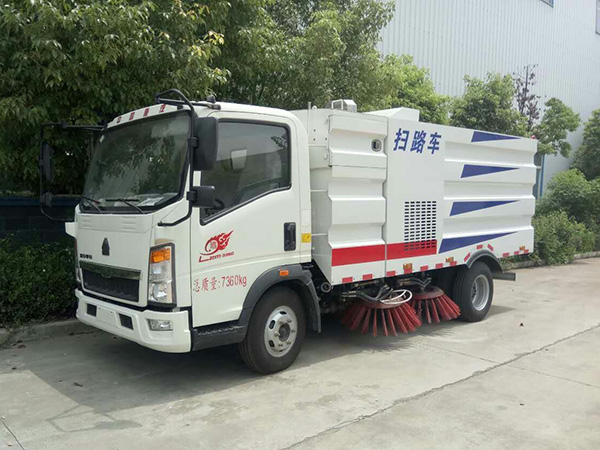

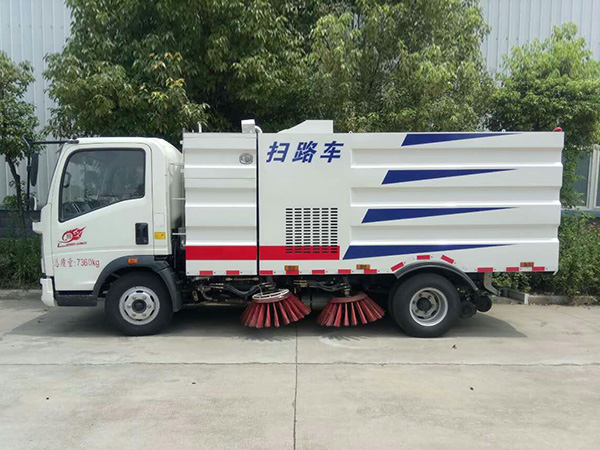

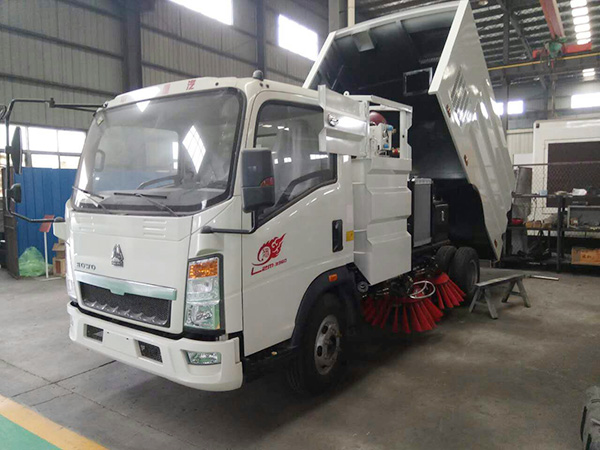

扫路车是在东风底盘基础上加装副发动机动力，清扫，抽吸及喷水降尘，液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大，作业油耗低，操作简便舒适，大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理，堪称全能清扫车。
产品特点
洗扫工作原理：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。
上装基本配置
| 标准配置： | 采用“中置二扫盘+中置吸嘴+后喷雾装置”的结构布局，康机170马力的副发动机，三洋马达，德国原装进口高压水泵（带前冲/侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置），高压路沿清洗喷头，威龙低压水泵，不锈钢的水箱垃圾箱（均带防溢或低水位报**装置），施耐德的**开关、美国传感器，尾部的LED箭头灯，倒车及洗扫状态室内监视器。18米高压冲洗卷盘，集成式运动**器，一键电脑**。 |
| 选装配置： | 用户可根据个人需求选择加装雾炮机组、电子遥控水炮、雪铲、高压清洗架、**吸管装置等配置。 |
【主要技术参数】 |
||||
产品** |
华通牌 |
公告批次 |
||
产品名称 |
扫路车 |
产品型号 |
5073型扫路车 |
|
总质量(Kg) |
7360 |
罐体容积(m3) |
||
额定载质量(Kg) |
1280,1215 |
外形尺寸(mm) |
6190×2090×2500 |
|
整备质量(Kg) |
5950 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
|||
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
||
接近角/离去角(°) |
19/15 |
前悬/后悬(mm) |
1160/1670 |
|
轴数 |
2 |
轴距(mm) |
3360 |
|
轴荷(Kg) |
2795/4565 |
**高车速(Km/h) |
90 |
|
其它 |
备注：侧面防护用侧面装置替代,后防护材料为Q235,,连接方式为:焊接连接,断面尺寸为:**×50(mm),后部防护装置离地高度为:450(mm)。ABS系统型号为XH-KQ4S4M-E01,生产企业:广州市西合汽车电子装备有限公司。 |
|||
【底盘技术参数】 |
||||
底盘型号 |
ZZ1077E3415E174C |
底盘名称 |
载货汽车底盘 |
|
**名称 |
豪沃牌 |
生产企业 |
**重汽集团济南商用车有限公司 |
|
外形尺寸(mm) |
5865×2010,2180×2400 |
轮胎数 |
6 |
|
接近角/离去角(°) |
19/17 |
轮胎规格 |
7.00R16LT 7.50R16LT |
|
钢板弹簧片数 |
3/5+3,8/9+6,11/9+7,9/12+9,11/11+7 |
前轮距(mm) |
1605,1805 |
|
燃料种类 |
CNG |
后轮距(mm) |
1555,1595,1796 |
|
排放标准 |
GB17691-2005国Ⅴ,GB18285-2005,GB11340-2005 |
|||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
CY4102-N5D CY4102-N5C |
东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 |
3856 3856 |
84 91 |
|
项 目 |
参 数 |
|||
副发动机型号 |
ISUZU 4JB1 |
|||
副发动机功率 |
54kW |
|||
**大总质量 |
7300kg |
|||
**高车速 |
≥95km/h |
|||
清扫宽度 |
≥2.8-3 m |
|||
清水箱容积 |
1.5m3 |
|||
垃圾箱容积 |
4m3 |
|||
作业速度 |
3～20km/h |
|||
**大作业能力 |
60000 m2/h |
|||
**大吸入粒度 |
120 mm |
|||
清扫效率 |
≥95% |
|||
性能参数： |
清扫宽度：3m，水箱容积：1.5立方，垃圾容积：4立方。 |
产品配置： |
纯正五十铃副发动机（ISUZU 4JB1），伊顿摆线马达，海普瑞斯电磁阀组，**开关（施耐德），洛阳北玻台信风机，液压油管（广州天河），洒水电子水泵（新西山水泵）液压缸（上海润岛）。 |
扫 路 车 简 介 |
液压油泵采用意大利进口；电磁阀采用德国进口；液压管路采用德国标准技术密封结构形式，关键**部件采用法国施耐德技术原件，使用寿命长，稳定可靠，故障率低；液压元件采用集成叠加设计，驾驶室电液集中**，操作方便；扫盘有防碰撞 自动避让功能，可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式；吸嘴为后置浮动式，可自动调节适应地面凹凸不平的状况；可调节的雾状喷洒水压尘，在节水的同时消除二次污染。操作方便；四扫盘与吸嘴进行扫吸结合，吸扫能力**两侧可同时工作，也可单侧**工作清扫装置机构简洁可靠，清水箱液压系统核心元件原装进口外观造型电脑设计，高位侧裙，曲面过渡，车型构造及外观由中联重科工程师精心设计，棱角分明，辨识度高。 |
